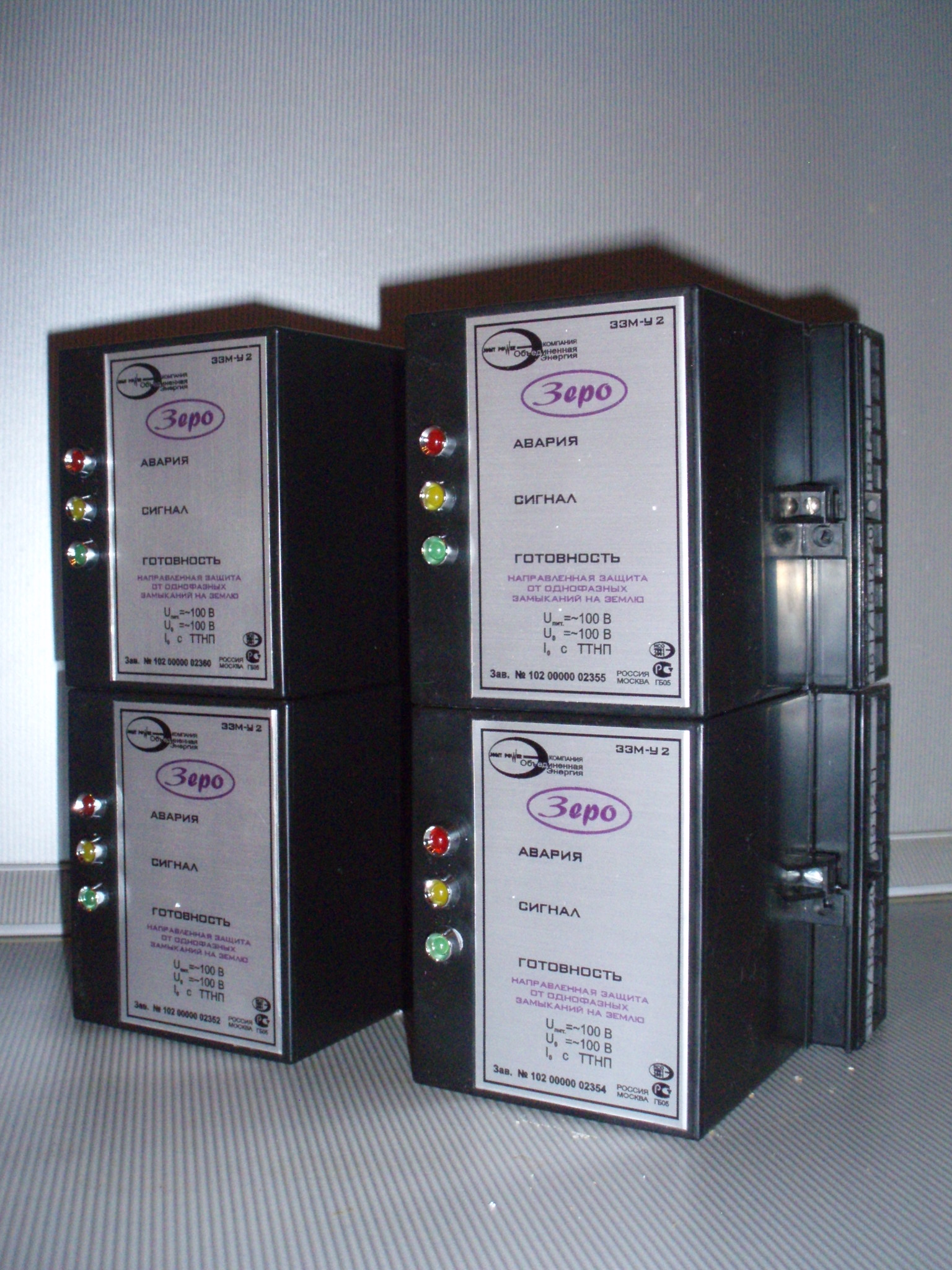

После освобождения реле защиты типа ЗЕРО от упаковки устройство про-
веряется на отсутствие каких-либо повреждений осмотром. Клеммы выводов реле
должны быть чистыми и не иметь налета и коррозии.
Внимание! При необходимости снять крышку реле следует аккуратно отсоеди-
нить разъемы цепей к светодиодам. Провода к светодиодам имеют цвета, соответст-
вующие цветам светодиодов. Клемма 1 разъема соединяется с плюсовым (более длин-
ным) электродом светодиода.
Перед установкой в действующую электроустановку реле должно быть
тщательно проверено в условиях лаборатории.
После подачи напряжения питания ~100 В на клеммы 17 и 18 ровным неми-
гающим светом должен загореться светодиод зеленого цвета «Готовность». Мигаю-
щий свет, или его отсутствие, сигнализирует о неисправности микропроцессора или
его цепей.
Работоспособность электронной части реле проверяется подачей контрольных
сигналов с клеммы 9 на 8 и 10 Цепи ТТНП (клеммы 4* и 5) и ТННП (14* и 15) долж-
ны быть отключены.
Для срабатывания реле клеммы 8 и 9 должны быть соединены перемычкой, а
между клеммой 9 и 10 включается конденсатор емкостью 0,15 мкФ и напряжением
50 В. При этом должно срабатывать исполнительное реле защиты (замыкаются кон-
такты 1 и 2, а также 11 и 12) и загораются светодиоды красного цвета –«Авария» и
желтого – «Сигнал». При отключении контрольных сигналов исполнительное реле отключается с погасанием красного светодиода, а желтый
светодиод погаснет через 10 мин.
При подаче контрольных сигналов неправильной полярности – (т.е. перемычка
между клеммами 10 и 9, а конденсатор между 8 и 9) защита срабатывать не должна.
6.3. Для проверки технических данных реле необходимо собрать схему приве-
денную на рис.3.
Измерение фазы тока Io относительно Uo прибором ВАФ-85 лучше определяя
углы между напряжениями Uав и UАО, при регулировании величины тока резистором.
Проверка реле производится при следующих условиях:
а)
определяется при
=15В, угол
относительно
o
Ioср.
Uo
Io
Uo -
= L 90
Uпитания =100 В.
б)
o
t ср. определяется при Io=1,5 Ioср., Uo=15В, угол = L 90 и Uпит=100В.
в)
o
Uоср. определяется при Iо=1,5Iocр., = L 90 и U пит.=100 В.
г) Угол срабатывания - определяется при Iо=1,5 Iоср., Uо=15В и U пит=100 В.
д) Iо МТЗ (Uвх МТЗ) необходимо определить при Uпит=100 В в течение време
ни не более 3 сек. (В последних версиях реле при этом желтый светодиод –
«Сигнал» горит мигающим светом).
Габаритные размеры, мм-------120х110х122
Масса, кг, не более------0,9
