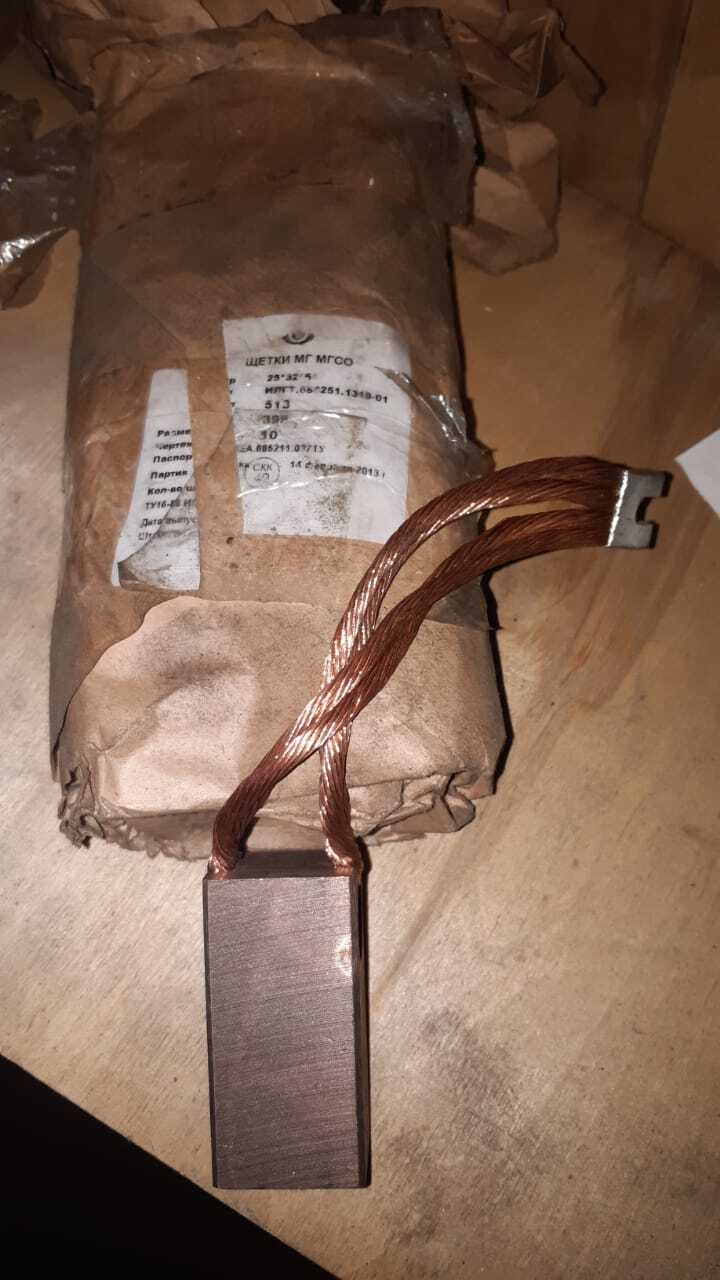

Электрографитные щётки ЭГ — это электропроводящие детали токосъёмных устройств, которые применяются для подвода и отвода тока на коллекторах и контактных кольцах вращающихся электрических машин. Изготавливаются из специальной смеси графита, сажи и связующих веществ с последующей высокотемпературной обработкой (графитацией) при температуре до 2500 °C.
Особенности
Особенности
- Материал. Электрографитированные щётки характеризуются низким коэффициентом трения, устойчивостью к электрическому току и повышенным температурам.
- Конструкция. Могут изготавливаться с токоведущим проводом или в бесконтактном исполнении. В качестве токоотвода используется неизолированный медный провод марки ПЩ нормальной гибкости. Для защиты от разрушения нажимной пружиной могут комплектоваться резиновыми амортизирующими накладками.
- Классификация. Щётки классифицируются в зависимости от применяемых материалов и особенностей технологического процесса изготовления.
Применение
Щётки ЭГ используются в электрических машинах, генераторах и тяговых электродвигателях железнодорожного транспорта, экскаваторах, металлургической промышленности, генераторах постоянного тока автотракторного оборудования, электрических машинах с тяжёлыми условиями коммутации и в других случаях.
